L'avvolgimento della bobina è il processo di filo di avvolgimento, pellicola, barra o conduttore vuoto a forma di forma selvaggia a spirale, jumble, elicoidale o personalizzato con materiale di rame o alluminio. La forma e le dimensioni di una bobina sono progettate per soddisfare uno scopo particolare con determinati parametri come l'induttanza, la resistenza e la resistenza del campo magnetico desiderato e la tecnica di avvolgimento della bobina è ampiamente utilizzata per applicazioni magnetiche come motori, trasformatori e generatori.
Descrizione
Le bobine elettromagnetiche sono utilizzate in applicazioni in cui le correnti elettriche interagiscono con i campi magnetici, come induttori, elettromagneti, trasformatori e bobine di sensori. O una corrente elettrica passa attraverso la bobina per generare un campo magnetico o, al contrario, un campo magnetico variabile al tempo esterno passa attraverso l'interno della bobina, generando una corrente nel conduttore. Una bobina elettromagnetica è prodotta avvolgendo un conduttore elettrico come filo di rame, barra o tubo cavo nella forma desiderata. Secondo il design e le caratteristiche tecnologiche, l'avvolgimento della bobina personalizzato può essere classificato per forma come avvolgimenti cilindrici, disco, continui, contorti e di tipo vite (elicoidale). La scelta del tipo di avvolgimento dipende dal numero di curve, dimensioni, forma trasversale e numero di fili paralleli, nonché metodo di raffreddamento, potenza del trasformatore, materiale della bobina, resistenza all'isolamento, proprietà di induttanza e indennità di spazio. Fabmann fornisce un servizio di avvolgimento della bobina personalizzato per gli elettromagneti e siamo in grado di fornirti elettromagneti personalizzati che sono economici da costruire in quantità basse per prototipazione a prezzi accessibili e applicazioni sperimentali. I nostri elettromagneti conduttori cavi offrono la più alta conduttanza termica per fornire la massima dissipazione del calore, sono ampiamente utilizzati per applicazioni che richiedono alta potenza (20 kgauss e maggiore).
Qual è la differenza tra bobina e avvolgimento?
La bobina e l'avvolgimento possono sembrare simili, ma rappresentano concetti diversi nel mondo elettrico. Se l'avvolgimento è l'alloggiamento per un componente elettrico, la bobina è progettata per massimizzare l'area del campo magnetico una volta che la corrente elettrica inizia a fluire attraverso di essa.
Il processo di avvolgimento e avvolgimento inizia con l'atto fisico di organizzare i fili conduttivi in determinati anelli e si gira per formare la base di molti componenti elettrici e questo processo inizia con la selezione del filo, la scelta della forma e avvolgendo attentamente il filo per formare la bobina desiderata.
Coil, è una serie di materiali conduttivi avvolti in una forma specifica per proprietà elettriche uniche basate sulla sua costruzione, il che lo rende un componente essenziale di molti dispositivi elettrici. Le bobine sono ideali per applicazioni elettriche che necessitano di un campo elettromagnetico forte e più mirato.
L'avvolgimento è l'atto di avvolgere un conduttore per creare una bobina.
In breve, l'avvolgimento si concentra sulla disposizione del conduttore, mentre una bobina si concentra sulla sua funzione elettrica o magnetica. Un avvolgimento può essere incompleto o in corso, mentre una bobina è il prodotto finito del processo di avvolgimento, una singola o più giri di filo con proprietà elettriche e magnetiche specifiche.
Quali sono i vantaggi della ferita a bobina di conduttore cavo?
Avvolgimento personalizzato di conduttore vuoto
Il conduttore cavo è progettato per il liquido di raffreddamento liquido fluente durante l'intera lunghezza della bobina, consente un maggiore trasferimento di calore di avvolgimento rispetto a qualsiasi altro metodo di costruzione, consentendo le più alte resistenza del campo con un aumento di temperatura estremamente basso nel frattempo il tubo cavo isolato trasporta il liquido di raffreddamento senza influire sul modello di campo magnetico. Pertanto, la ferita a bobina di conduttore cavo ha i seguenti vantaggi:
√ Eccellente per applicazioni di "resistenza bruta" che richiedono alta potenza (20 kg e maggiore)
√ Percorso del refrigerante coassiale a contatto diretto con tutta la lunghezza della bobina
√ La conduttanza termica ottimale offre la massima dissipazione del calore
√ Grande caratteristica malleabile per disegni complessi o insoliti
√ Il forte isolamento delle curve riduce al minimo l'accorciamento, consentendo basse perdite CA.
A causa della forza sopra dichiarata, Fabmann è in grado di esplorare completamente la grande flessibilità e la malleabilità del conduttore vuoto per realizzare elettromagneti personalizzati con una vasta gamma di opzioni di forma tra cui pista, pancake sottile, giogo aperto e molto altro. Siamo specializzati nella progettazione, costruzione e test di AC, DC e elettromagneti pulsati e i nostri ingegneri lavorano in modo proattivo con i nostri clienti per avviare il design nel frattempo i nostri ingegneri di simulazione possono lucidare ulteriormente il design e la nostra divisione di avvolgimento può mettere in realtà il design. Siamo specializzati in elettromagneti sia ferrosi che non ferrosi per applicazioni come la messa a fuoco, la flessione e il calcio, nonché la forza, l'uniformità del flusso e la levitazione.
Quali sono i vantaggi della ferita a bobina di filo?
Wire Coil ha vantaggi molto evidenti, ed è per questo che sono ampiamente utilizzati per molti settori come elettromagneti, motori e generatori, trasformatore, induttore e condensatore, comunicazione e riscaldamento. I vantaggi sono:
√economico da costruire in quantità basse
√ Tempo di consegna più breve di prima unità
√ Costruito con materiali standard, utilizzando utensili standard
√ Abilita una prototipazione a prezzi accessibili per applicazioni sperimentali
√ serve con successo una vasta gamma di applicazioni
√ Opzioni flessibili per la dissipazione del calore
√ Opzioni di filo quadrato o rettangolare consentono requisiti di alimentazione ridotti
Quali sono i vantaggi della ferita da lamina?
Avvolgimento del foglio di rame
La ferita da foglio offre un'alternativa unica agli elettromagneti tradizionali a filo metallico, con distinti vantaggi di seguito:
√ Precisione ad alta avvolgimento
√ Accuratezza del campo più alta con il campo trasversale più basso
√ Ottimo fattore di riempimento e imballaggio, producendo un rapporto campo / peso più alto
√ Economicamente praticabile per la costruzione in quantità maggiori
√ La più compatta di peso e configurazione dello spazio
√ Configurazione più flessibile in forma e dimensione
√ Design personalizzabile per slot e buchi
√ Dissipazione del calore notevolmente migliorata
A causa dei suddetti benefici, le bobine per ferite in lamina sono ampiamente utilizzate per elettromagneti ad alta potenza, magneti a impulsi e elettromagneti compatti. Poiché la foglio, la ferita ha una maggiore densità di corrente, che può portare ad un aumento dell'effetto cutaneo, con conseguente riduzione dell'efficienza. Nel frattempo la pellicola di avvolgimento richiede attrezzature e tecniche specializzate, rendendolo più complesso dell'avvolgimento del filo. Gli elettromagneti per ferite in lamina offrono vantaggi in termini di densità di corrente, raffreddamento e compattezza, rendendoli adatti a applicazioni ad alta potenza e limitata allo spazio. Tuttavia, la loro resistenza meccanica inferiore e l'effetto cutaneo più elevato richiedono considerazioni di progettazione attente. Quando si seleziona tra avvolgimenti di filo e lamina, i requisiti e i vincoli specifici dell'applicazione devono essere attentamente valutati per determinare la scelta più appropriata. In caso di ulteriori domande o hai bisogno di informazioni più specifiche sugli elettromagneti per ferite in lamina, fornisci dettagli sulla tua applicazione e gli ingegneri elettromagnete Fabmann potranno assisterti.
Quali sono le soluzioni di avvolgimento per la bobina personalizzata?
Le bobine ad alta precisione possono ridurre al minimo i materiali e il volume richiesti per un'applicazione specifica e il rapporto tra l'area dei conduttori elettrici, e lo spazio di avvolgimento fornito è chiamato "fattore di riempimento". I cavi rotondi hanno sempre un po 'di spazio e i fili hanno anche un po' di spazio richiesto per l'isolamento tra le curve e tra gli strati, il fattore di riempimento è sempre più piccolo di uno. Per ottenere fattori di riempimento più elevati, vengono spesso scelti un filo rettangolare, quadrato o piatto. L'avvolgimento della bobina prevede che avvolge un filo attorno a un oggetto cilindrico a forma di spirale per produrre una bobina autonoma o una bobina su un toroide, bobina o altro tipo di supporto centrale. La bobina può essere fatta di uno o più strati di fili a seconda della sua applicazione prevista e l'avvolgimento della bobina è una delicata tecniche di base impiegate per ottenere un avvolgimento di alta qualità:
√ L'avvolgimento della shedder, chiamata anche avvolgimento per volantini, questa soluzione collega i fili a una parte rotante chiamata volantino e le clip tengono il filo in posizione mentre gira attorno alla bobina e non è adatta a un buon requisito di imballaggio del filo.
√ Avvolgimento dell'ago, la soluzione di avvolgimento utilizza un ago con un ugello speciale per guidare i fili su e giù mentre sono avvolti in bobine. Questo tipo di avvolgimento è simile a una macchina da cucire, per cui il filo attraversa un ago cavo che si muove attorno alla circonferenza del polo ancora e ancora. Man mano che il palo viene coperto, si muoverà su e giù in file ordinate, prima di spostarsi sul polo successivo per ripetere il processo. Questa tecnica può essere utilizzata per l'avvolgimento sia diretto che indiretto, ma in genere non viene utilizzata per l'avvolgimento indiretto perché è un processo più lento.
√ Questa tecnica viene utilizzata in molte applicazioni in quanto è un metodo semplice e più economico e l'automazione è molto semplice.
√ Avvolgimento lineare, comporta un filo di avvolgimento attorno a un corpo o dispositivo a bobina rotante e il filo viene quindi avvolto in strati per creare la bobina con una diffusione uniforme. Condivide la somiglianza con l'avvolgimento dell'ago, viene utilizzato per avvolgersi sulle cartucce di bobine a velocità estremamente rapida.
√ Avvolgimento toroidale, questo processo crea bobine a forma di un anello circolare chiamato toroide.
√ Avvolgimento a spirale, questa soluzione di avvolgimento prevede il filo di avvolgimento attorno a un nucleo in un modello a spirale continuo con ogni giro di filo posizionata direttamente sopra quella precedente e questa tecnica viene spesso utilizzata in applicazioni in cui sono importanti dimensioni compatte e uso efficiente dello spazio.
√ Avvolgimento della bobina parallela, coinvolge avvolgimento più fili fianco a fianco in parallelo, in genere con lo stesso numero di curve. Questa tecnica viene scelta quando è richiesta una maggiore capacità di trasporto di corrente o una resistenza inferiore.
√ Avvolgimento ortociclico, è una tecnica specializzata che crea strati di ferita a filo su vari angoli rispetto all'asse della bobina e questa soluzione di avvolgimento ottimizza le proprietà della bobina per alcuni dispositivi elettromagnetici che richiedono specifici modelli di campo magnetico. Questo tipo di struttura di avvolgimento crea un fattore di riempimento ottimale superiore al 90% per i fili rotondi e gli avvolgimenti dello strato superiore devono essere posizionati nelle scanalature fornite dallo strato inferiore.
√ Avvolgimento umido, prevede il rivestimento del filo con adesivo liquido o resina prima di avvolgimento sul nucleo, fornendo legame e isolamento per una migliore integrità e longevità della bobina e aumento dell'affidabilità e delle prestazioni.
√ L'avvolgimento termico, chiamato anche avvolgimento dell'aria calda, riscalda il filo durante l'avvolgimento, migliorando la flessibilità e l'adesione a forme di nucleo complesse. Questa tecnica garantisce una riduzione delle sollecitazioni residue con l'avvolgimento più fluido per una migliore conformità ai contorni di base e può migliorare la stabilità e la durata della bobina per applicazioni che richiedono una formazione di bobine precise e prestazioni elettriche ottimali.
L'avvolgimento della bobina richiede strumenti specializzati e una grande competenza per ottenere precisione, coerenza ed efficienza e le tecniche di avvolgimento sono ampiamente utilizzate per dipolo, quadruplo, esapolo, raddrizzatore, flessione e elettromagna di solenoide.
Fabmann è specializzata nella progettazione, costruzione e test di AC, DC e elettromagnet pulsato, nonché elettromagneti ferrosi e non ferrosi per applicazioni come la messa a fuoco del raggio, la flessione e il calcio, nonché la forza, l'uniformità del flusso e la levitazione.

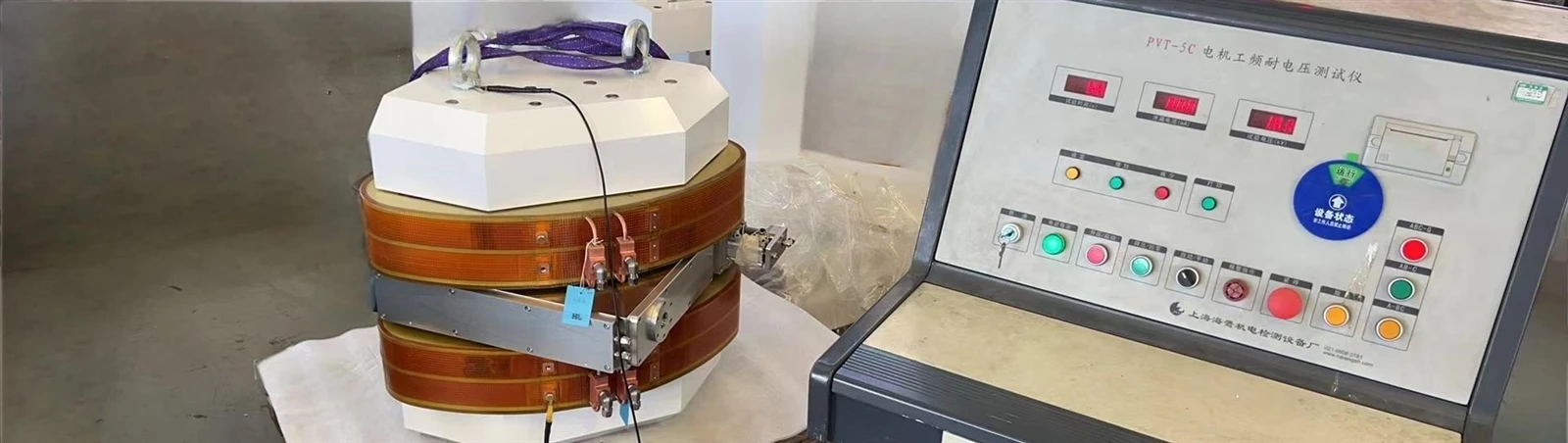

Resportare il test di tensione a terra
Quali sono i requisiti di test per l'avvolgimento della bobina?
Gli avvolgimenti della bobina sono componenti cruciali in vari dispositivi e sistemi elettronici, che vanno da trasformatori e motori agli induttori e ai sensori. Garantire la qualità e l'affidabilità degli avvolgimenti della bobinaRichiede test completi per verificare le loro caratteristiche elettriche, meccaniche e funzionali. Di seguito sono riportati i requisiti di prova chiave:
1. Test elettrico
√ Test di resistenza all'isolamento, misura la resistenza tra il conduttore e il nucleo per garantire un adeguato isolamento e prevenire i cortometraggi elettrici.
√ Il test ad alta tensione, chiamato anche test hipot, applica un'alta tensione per l'avvolgimento della bobina per testare la sua resistenza dielettrica e identificare eventuali punti deboli dell'isolamento.
√ Misurazione della resistenza, questo test verifica la sua conducibilità e identifica eventuali pause o connessioni sciolte.
√ Test di induttanza, misura l'induttanza dell'avvolgimento della bobina per verificare la sua capacità di archiviare l'energia magnetica e assicurarsi che soddisfi le specifiche di progettazione.
√ Test di capacità, misura la capacità dell'avvolgimento della bobina che funziona alle alte frequenze.
√ Test di induttanza di perdita, misura l'induttanza tra le curve adiacenti nell'avvolgimento della bobina, che può causare perdite di energia e ridurre l'efficienza.
√ Misurazione del fattore Q, misura il fattore di qualità dell'avvolgimento della bobina, che indica la sua efficienza e perdite a una frequenza specifica.
2. Test meccanici
√ Test di resistenza alla trazione, misura la forza dell'avvolgimento della bobina per resistere alle forze di trazione senza rompere.
√ Test di vibrazione, testa la capacità dell'avvolgimento della bobina di resistere a vibrazioni e shock senza degradazione nelle prestazioni o nell'integrità strutturale.
√ Test di temperatura, misura l'aumento di temperatura dell'avvolgimento della bobina in condizioni operative per garantire che rimanga entro limiti sicuri.
√ Test del ciclo di vita, simula il funzionamento ripetuto dell'avvolgimento della bobina per valutarne la durata e identificare eventuali potenziali problemi di usura o affaticamento.
3. Test funzionali:
√ Test di risposta in frequenza, misura l'impedenza o il guadagno dell'avvolgimento della bobina su una gamma di frequenze per garantire che soddisfi le specifiche di progettazione.
√ Test di frequenza di risonanza, controlla la frequenza di risonanza dell'avvolgimento della bobina, che è importante per il suo funzionamento nei circuiti sintonizzati.
√ Test di distorsione armonica, misura la quantità di distorsione armonica generata dall'avvolgimento della bobina, che può influire sulla qualità del segnale.
√ Test delle prestazioni, verifica la capacità dell'avvolgimento della bobina di svolgere la sua funzione prevista, come filtrare un segnale, generare un campo magnetico oscillante o conservare l'energia.
4. Test del campo magnetico
5. Ispezione visiva, viene condotta per individuare eventuali difetti fisici, come fili sciolti, connessioni rotte o isolamento danneggiato.
Fabmann esegue test approfonditi per garantire la qualità, l'affidabilità e le prestazioni degli avvolgimenti della bobina e gli ingegneri di produzione e qualità stanno lavorando tutto il giorno per garantire che gli avvolgimenti della bobina soddisfino gli standard e la funzione desiderati.
